數控加工中心的對刀原理和常用方法-科鼎數控

返回列表 作者：科鼎數控技術工程師編輯：來源：發布日期： 2021.10.24 瀏覽量：0

通過上一篇的學習，我們了解了數控加工中心 坐標系的建立。理論上有了一定的認識，但實際操作起來可能還有很多疑問。今天科鼎小編帶大家實際演示一次對刀的方法。能更直觀地理解坐標系和對刀之間的聯系。
在學習對刀前我們先熟悉一個指令M06 T(刀號)，是一個自動換刀指令。數控加工中心有一刀庫，我們?nèi)绻枰陌训毒陀眠@個指令把它調出來。當然還有另一種情況就是手動換刀，這個比較容易，你可以參看各廠家的說明書，了解下松刀和緊刀按鈕就可以了。
實例：將一個大小為200X200X30工件裝夾刀數控加工中心的工作臺上，對刀要求以工件的O點作為原點，建立工件坐標系，設置相關參數。

方法：首先在主軸上通過M06 T(刀號)指令或者手動換刀的方式裝上直徑為10的尋邊器。

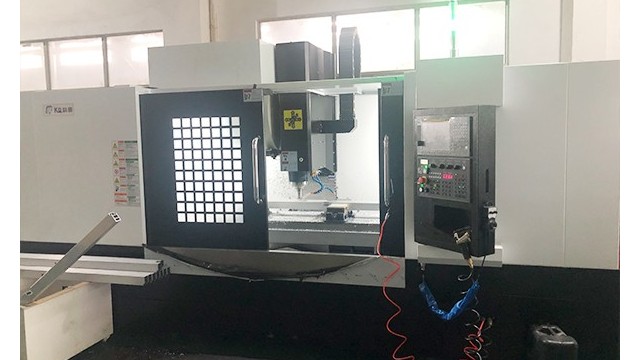

數控加工中心的對刀原理和常用方法-科鼎數控

這是一個偏心式尋邊器，通過靠近工件邊緣尋找同軸旋轉點的方法來確定主軸中心。當然要注意的是當尋邊器同軸后的點離我們所需的位置差一個半徑的距離5毫米，計算時要留意。

將機床調到手輪模式，移動滑臺到所需位置后，按下刀偏設置按鈕（offset setting）,找到坐標系，界面中有顯示G54坐標系的XYZ，我們按之前的方法一一輸入XY的機械坐標位置。輸入鍵按鈕為input。由此XY面的坐標系已經完成，對Z軸因?yàn)榈毒唛L(zhǎng)短的關系，我們每次加工如果要用到2把以上的刀，就不能直接在Z軸輸入。我們需要在刀偏中設置。

以上就是數控加工中心的對刀原理和常用方法了，我們科鼎數控設備有著12年數控設備制造/銷售的企業, 公司主要產品有：CNC加工中心、數控龍門加工中心、型材復合加工中心、快速模具爐、全自動鋁材鋸切機、攪拌摩擦焊機、全自動開模機、堿水循環回收設備等等，想了解更多鋁型材加工中心相關的問題，歡迎聯系我們: 0510-87553118 ，我們有經驗豐富的工程師為您解答。
